HK-J 系列节能集成型冷冻式压缩空气干燥机流量0.8M3/min至36M3/min
产品详情

工况条件


工作压力: 0.6-1.0 MPa   (特殊压力可以定制)
进气温度: ≤50 ℃(常温型),≤90 ℃(高温型)
标准环境温度: 32 ℃
最高环境温度: 40 ℃
压力露点: 3 ~ 10 ℃

设计特点


- 独特的三合一换热器设计,结构紧凑,传热效率高,与传统的管壳式换热器相比,单位传热面积大5-10倍
- 高强度的铝合金和不锈钢材料设计,体积小,质量轻
- 进口的制冷阀件,压缩机采用国际名牌
- 经济实用的自动排水器
- 灵敏可靠的仪器仪表控制元件
工艺流程图





① 自动排水器
② 汽水分离器
③ 干燥过滤器
④ 冷凝器
⑤ 冷凝风机
⑥ 冷媒压缩机
⑦ 压力控制开关
⑧ 热气旁通阀
⑨ 露点指示仪
⑩ 预冷蒸发器

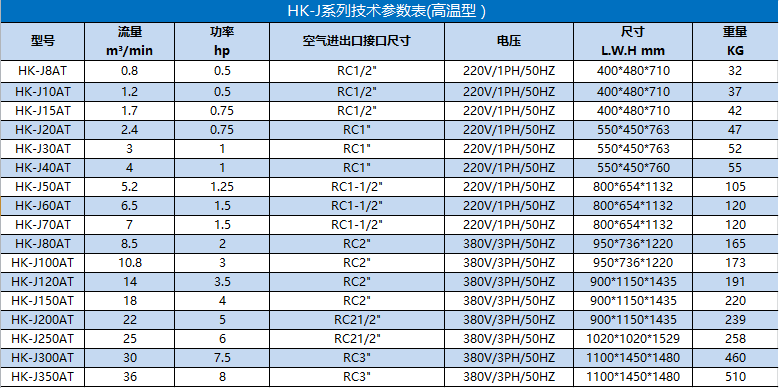

  • 规格参数表
